Конструкция купола

Нагнетание воздуха, система вентиляции, вход в купол

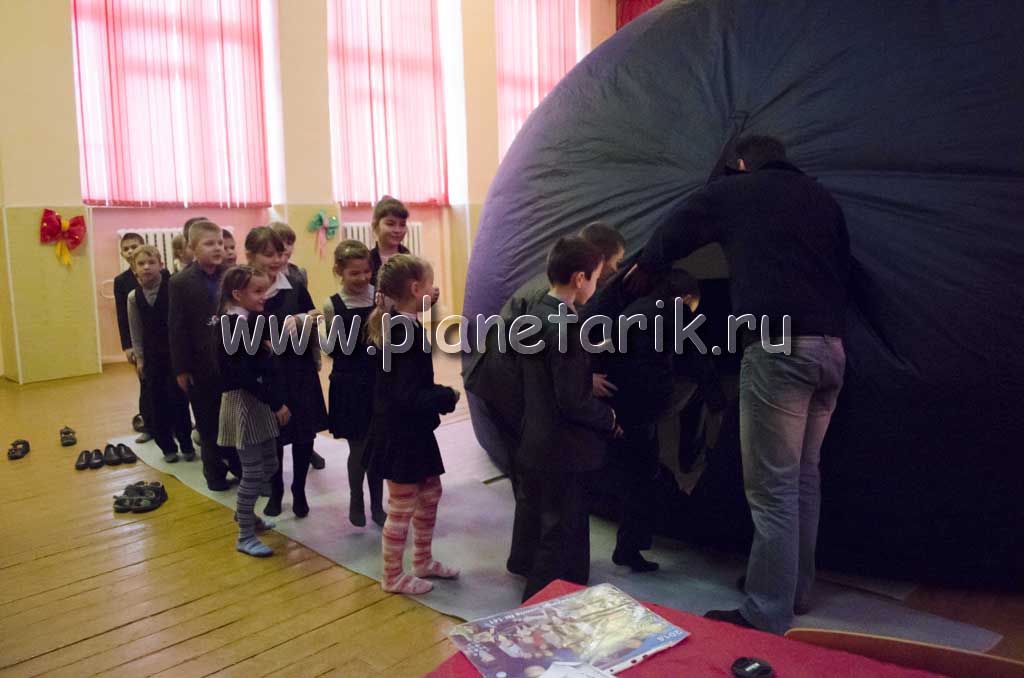

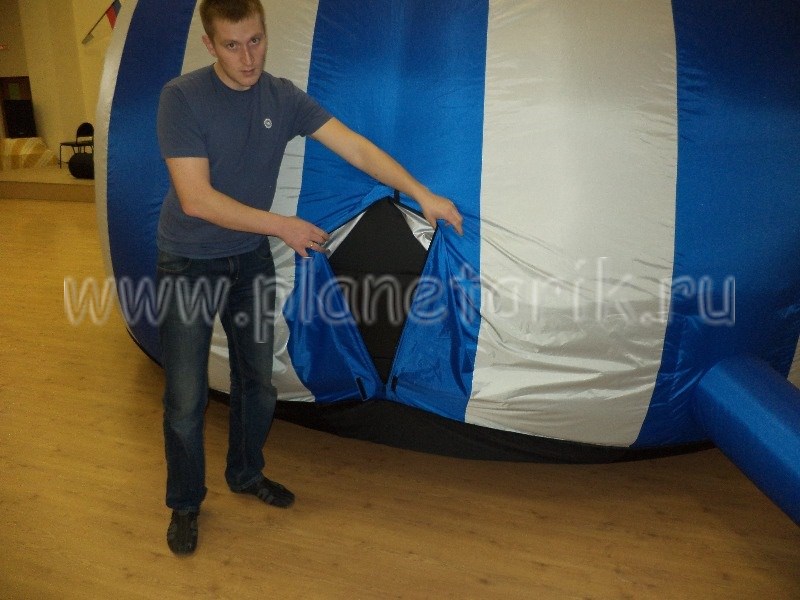

У мобильного планетария может быть несколько вариантов входов: молния-вход, надувной тамбур, складной тамбур с вращающимися дверьми, при работе в школах, садиках, т.е. при частом монтаже, демонтаже практика показала, что чем проще механизм тем удобнее в использовании.

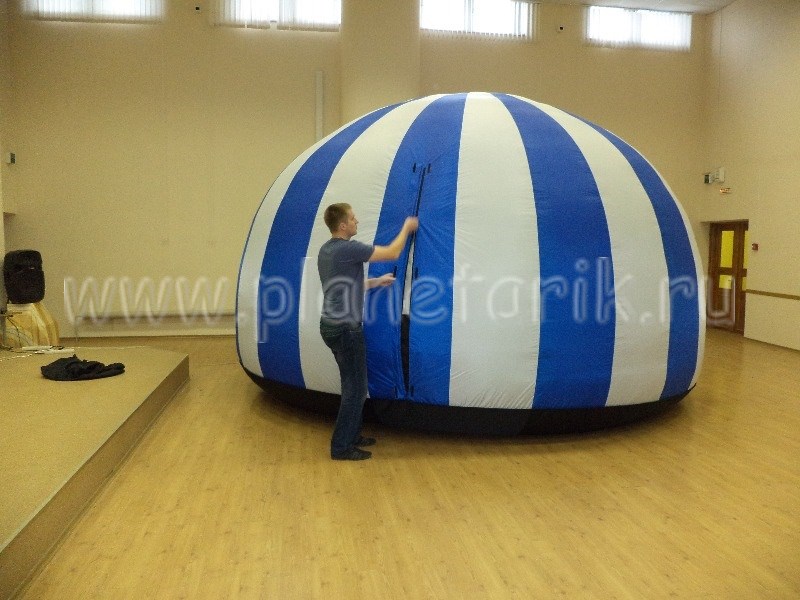

Для этой цели как нельзя лучше подходит молния-вход.

В конструкции купола имеются 2 вентиляционных клапана, которые регулируются вручную, обеспечивая комфортное нахождение внутри.

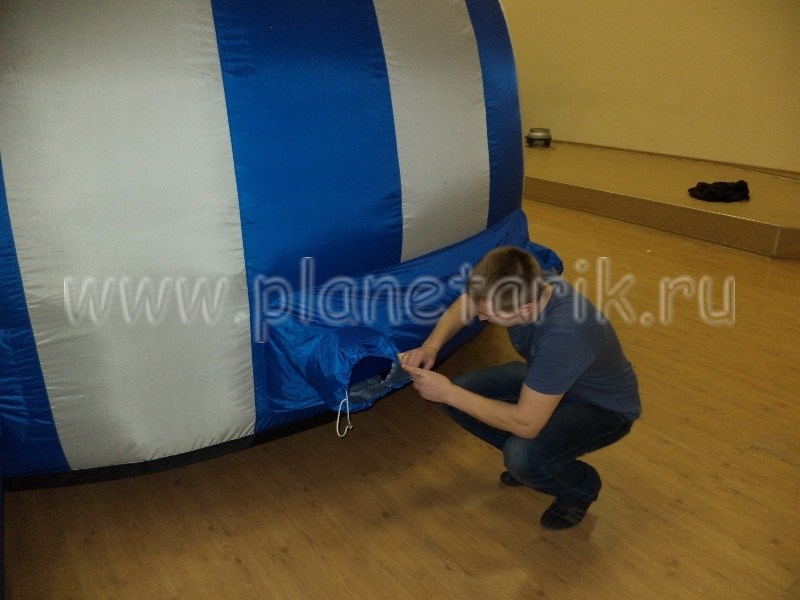

В двухслойном куполе при работе между слоями накапливается воздух, при демонтаже требуется время, чтобы он вышел и можно было бы сложить его в сумку, для этого мы снабдили изделие отверстием между слоями.

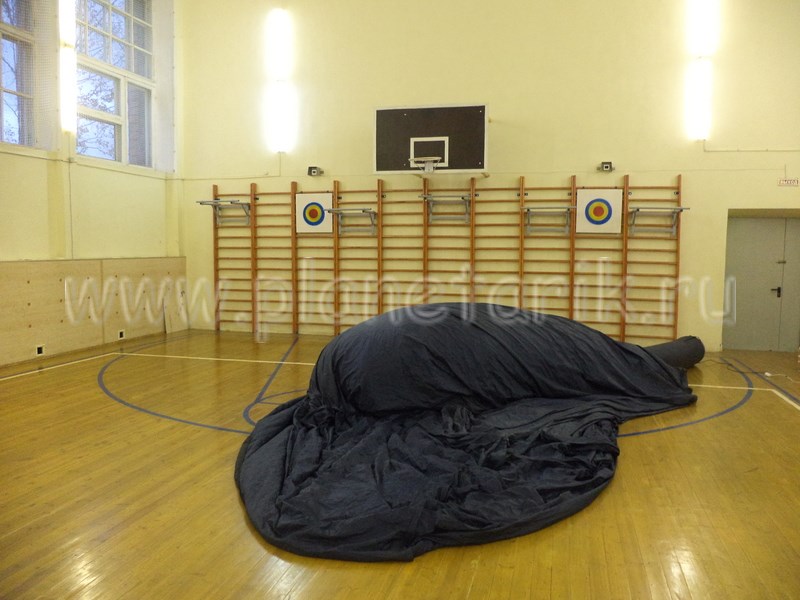

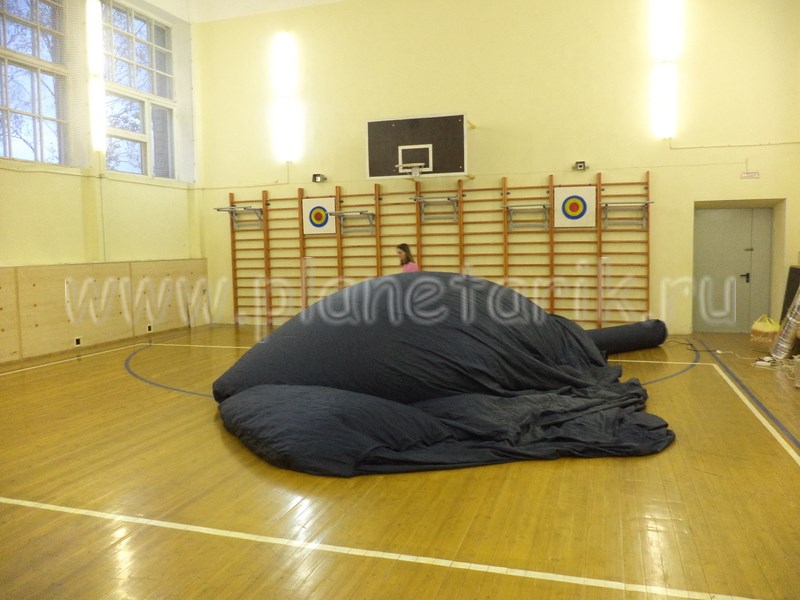

Процесс развертывания до готового состояния происходит невероятно быстро. Изначально мобильный планетарий упакован в компактную сумку, из которой автоматически (в течение 2 минут) надувается сферический купол, внутренняя часть которого специально спроектирована для проецирования изображения.

Система настолько удобна, что установить ее можно в любом помещении (например, в школьном спортзале или холле). Такая конструкция может успешно использоваться как мобильный кинозал и полноценно, как цифровой планетарий. Возможный угол просмотра изображений составляет 3600, а разместиться с комфортом в мобильном планетарии может целый класс (до 25 человек).

Мобильный планетарий используют как в учебных целях (демонстрируя специальную учебную видеопрограмму), так и для отдыха школьников (транслируя развлекательно-познавательный материал). Изделие, помимо купола, также комплектуется:

• насосом (нагнетателем воздуха);
• регулятором подачи воздуха (делает возможным плавно изменять нагнетание);
• ремнабором;
• упаковочной сумкой;
• паспортом.

Цвет купола

При выборе мобильного планетария, необходимо обращать внимание на цветовую гамму его купола, которая может быть различной. Цвет варьируется от темных оттенков до светлых, хотя встречаются и разноцветные вариации. По вашему желанию можно выполнить купол из разноцветных вставок, что не повлияет на общую цену изделия.

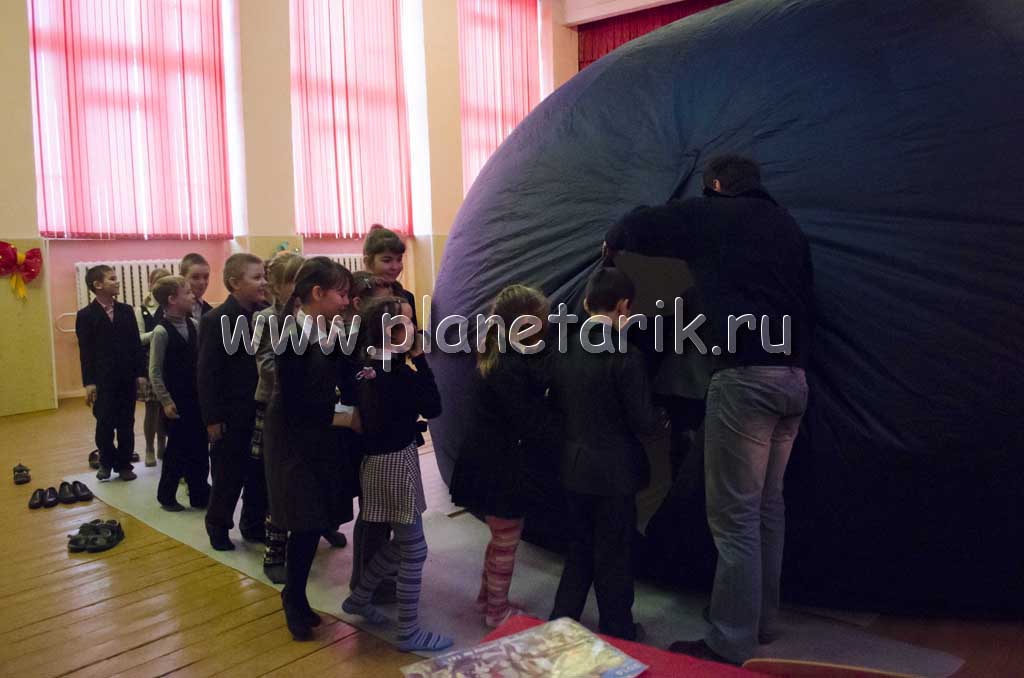

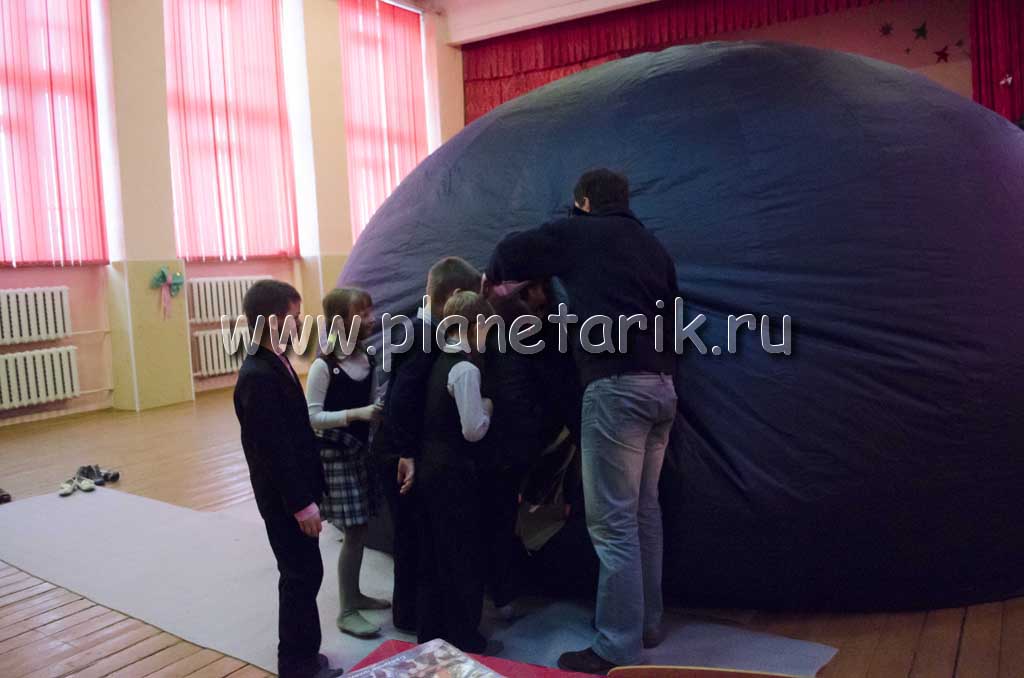

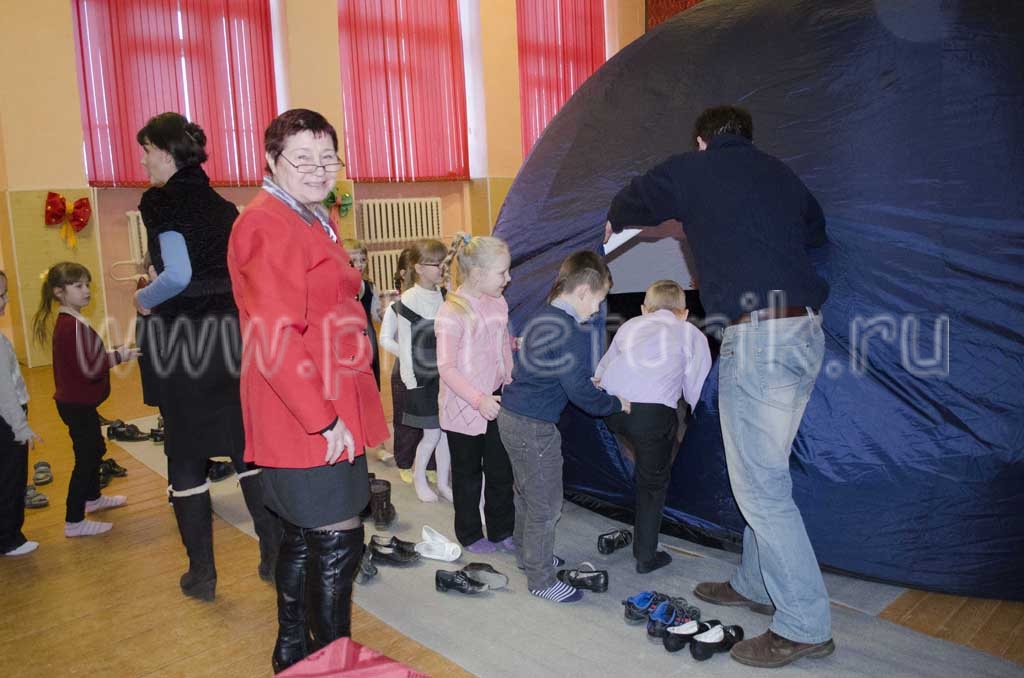

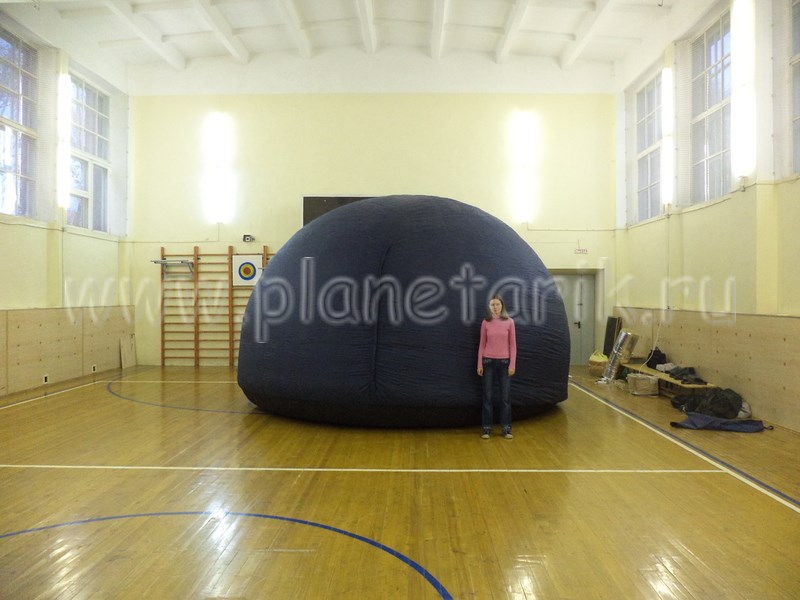

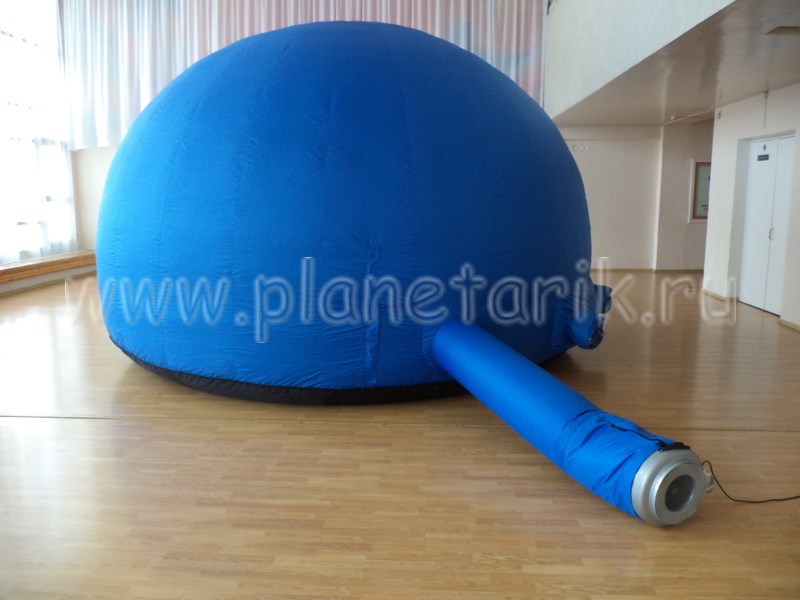

Мобильный планетарий – это, прежде всего, надувной купол, выполняющий роль рабочей области для проекции изображения. При этом пол купола представляет собой поверхность помещения, в котором монтируются система. Благодаря этому, мобильный планетарий быстро разворачивается. За счет поднятия края купола, обеспечивается беспрепятственный вход и выход зрителей из планетария.



Размеры планетария:

• Диаметр полусферы 5,0 м.
• Высота конструкции 3,3 м.
• Вес системы от 11 до 20 кг.

Такие параметры позволяют отнести данную модель к портативным планетариям.

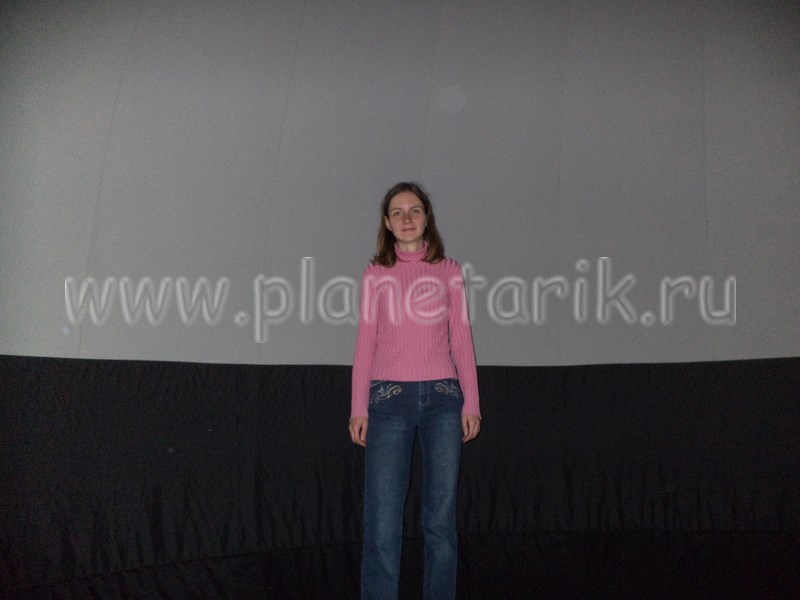

Внутренняя поверхность купола изготовлена из материала светло–серого цвета. В комплект входит сумка (размеры 80х40х40 см), то есть система является компактной и не создаёт никаких сложностей при хранении и транспортировке.

В базовой конструкции надувного планетария применяется двухслойная оболочка, собранная швейным способом, при изготовлении которой используют два типа капроновых нитей. Внутренний слой может быть изготовлен из материала белого, светло–серого или стального цвета. Внешняя оболочка покрывается специальным плёночным покрытием, препятствующим утечке воздуха, что позволяет оборудованию работать в экономном режиме.

Используемые ткани очень лёгкие, то есть сумку со свёрнутым куполом может переносить один человек. Кроме того, материал характеризуется как светонепроницаемый, что обеспечивает наиболее качественную демонстрацию картинки.

Упаковочная сумка планетария

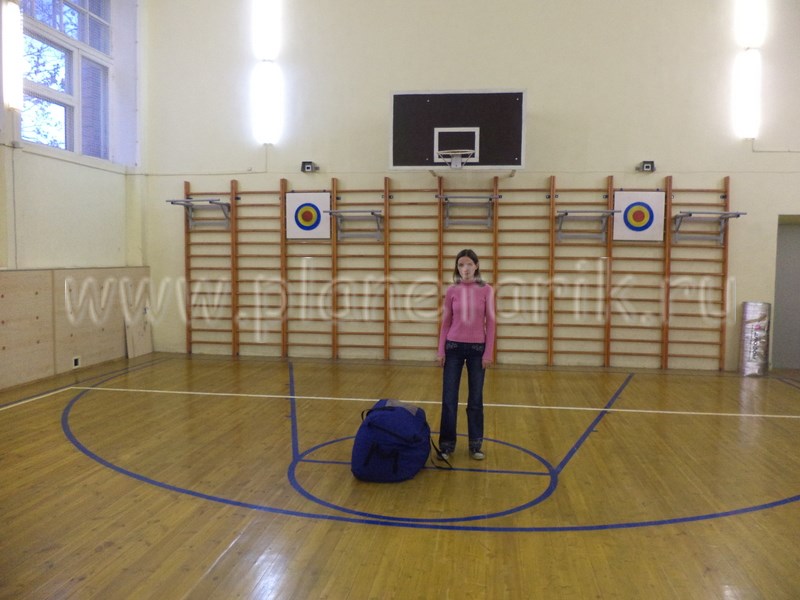

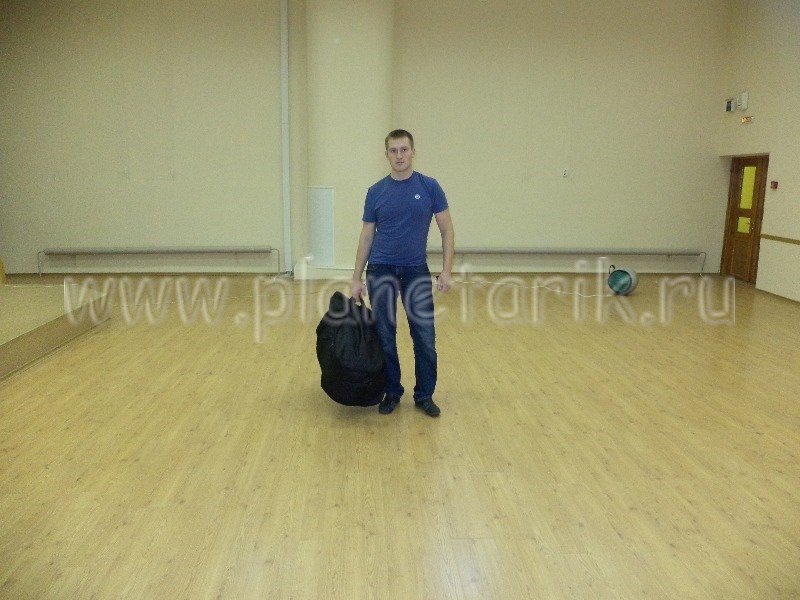

С каждым мобильным планетарием поставляется упаковочная сумка, изготовленная как рюкзак. Оболочка купола легко в него упаковывается, после чего рюкзак можно надеть на спину, а это полностью освобождает руки. Кроме того, сумка–рюкзак снабжена обычными ручками для переноски.

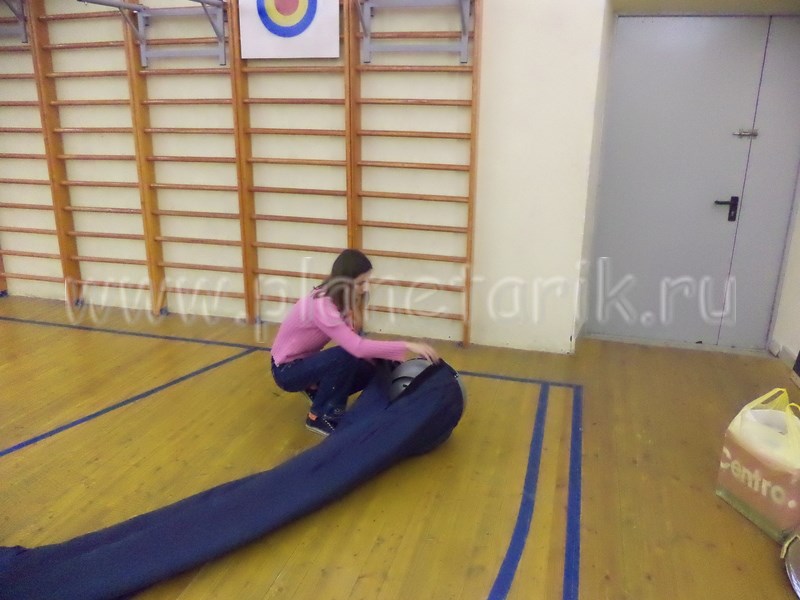

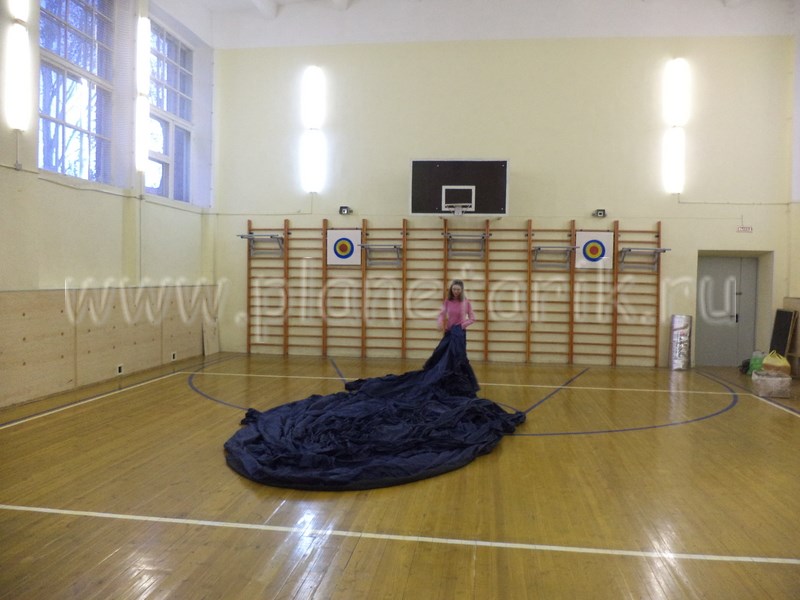

Установка мобильного планетария



Нагнетатель воздуха

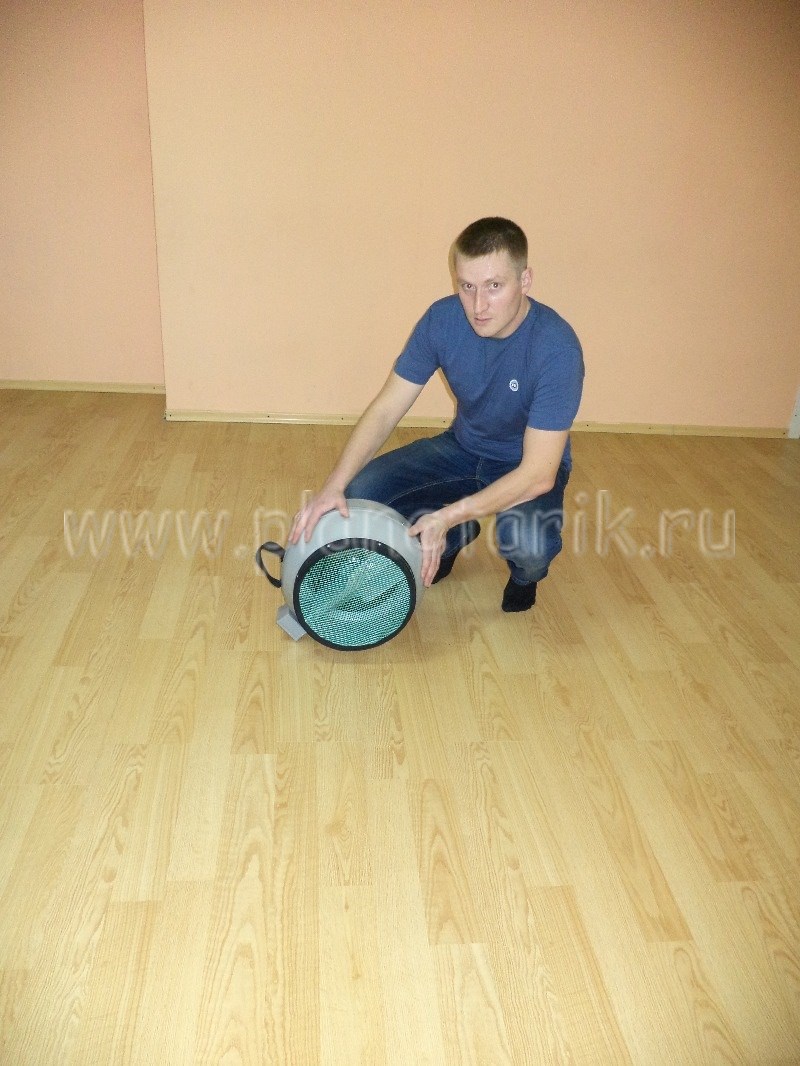

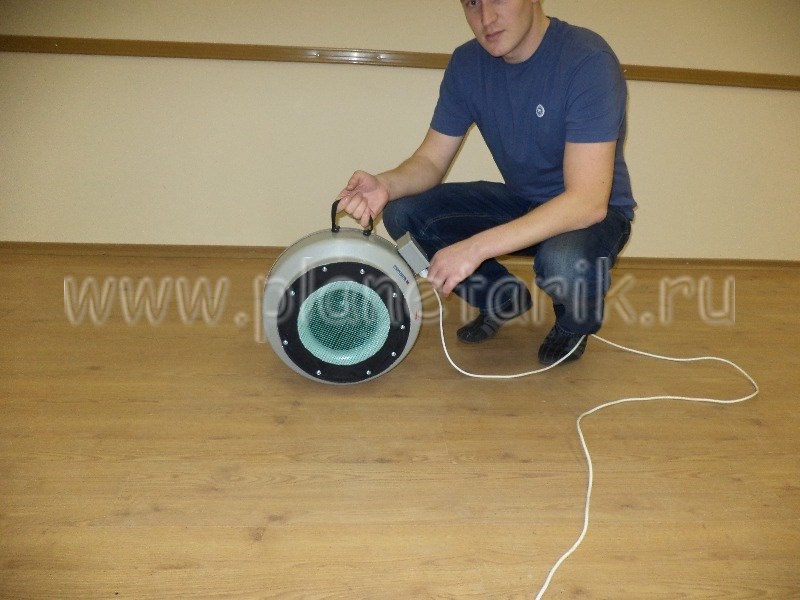

В комплекте с куполом поставляется нагнетатель воздуха (корпус металлический), который изготовлен на базе стандартного вентилятора. Конструкция нагнетателя доработана до требуемых параметров (она адаптирована для максимальной простой и удобной эксплуатации для быстрой установки и поддержания стабильной формы купола мобильного планетария).

Поставляемый нагнетатель оснащён электродвигателем с внешним ротором, кроме того в комплект входит автоматический обратный клапан, перекрывающий отток воздуха в случае отключения вентилятора, и автоматическая термозащита. Металлический корпус снабжён защитной сеткой, имеет удобную ручку для переноски, а также ленту–липучку, которая помогает надёжно фиксировать его к куполу.

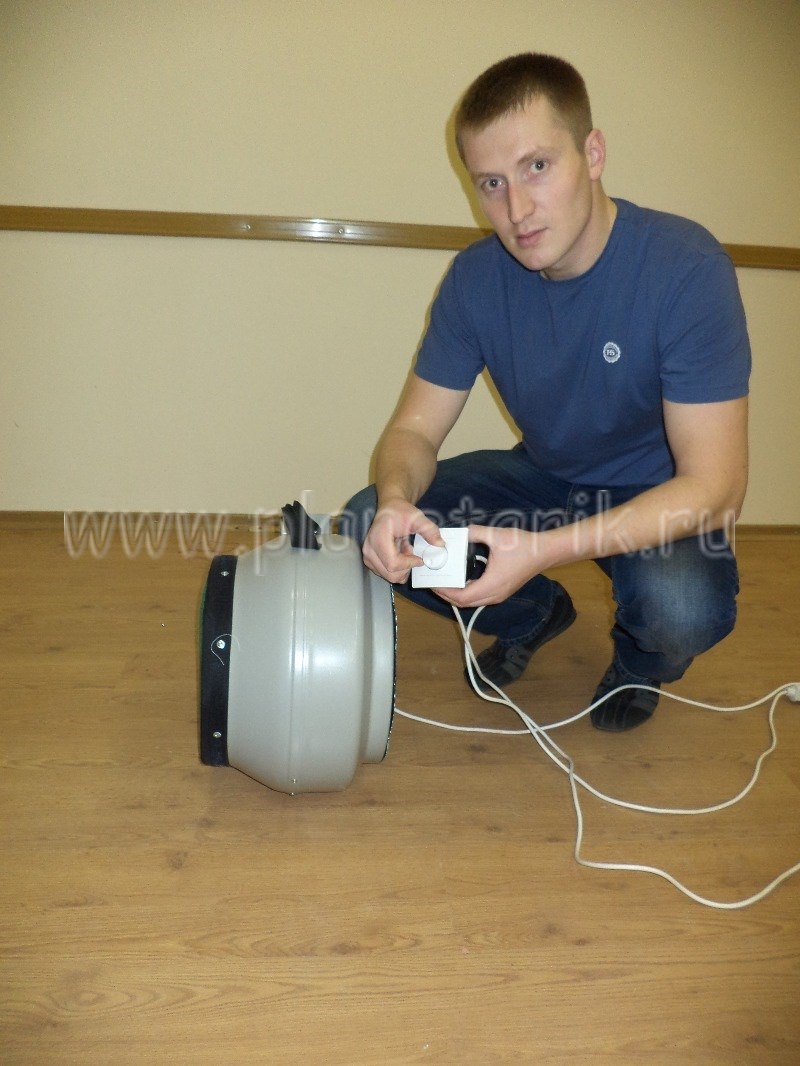

Кроме того, вентилятор снабжён симисторным регулятором оборотов электродвигателя, который даёт возможность плавно регулировать скорость подачи воздуха.

Нагнетатель оснащен фильтром воздуха



В процессе работы

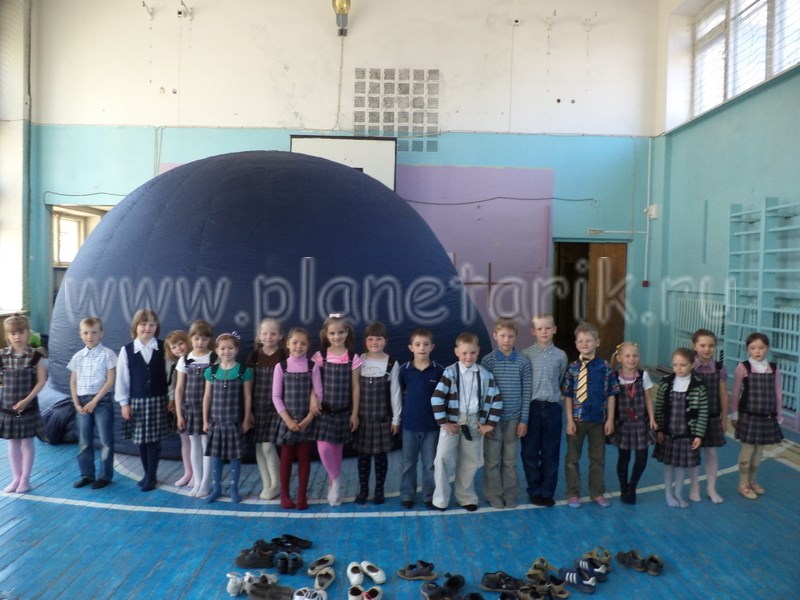

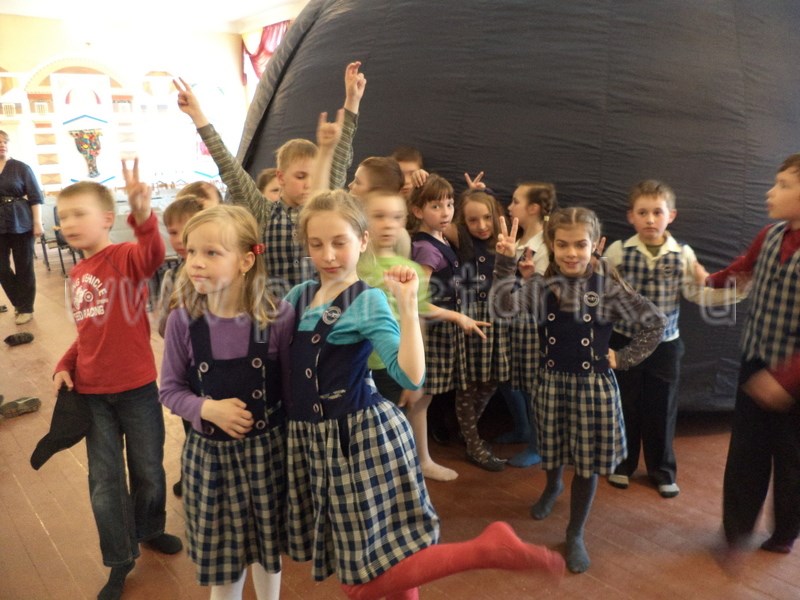

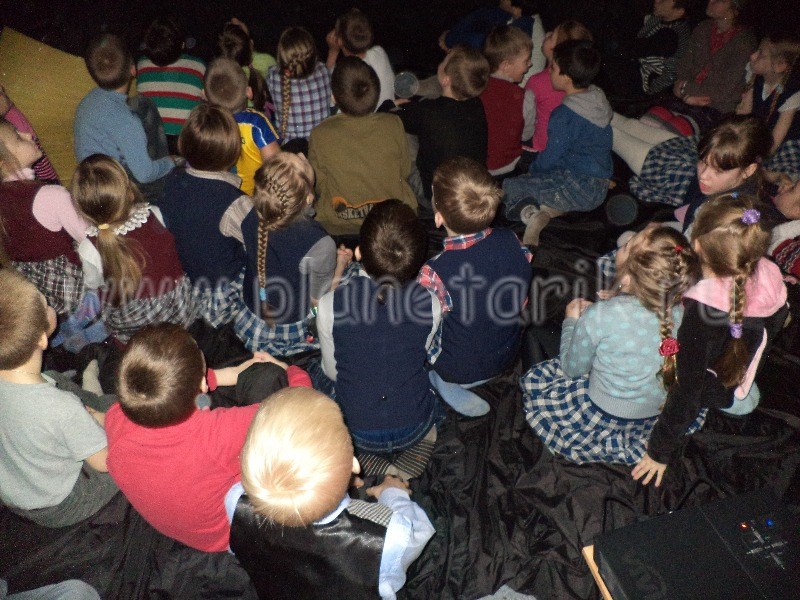

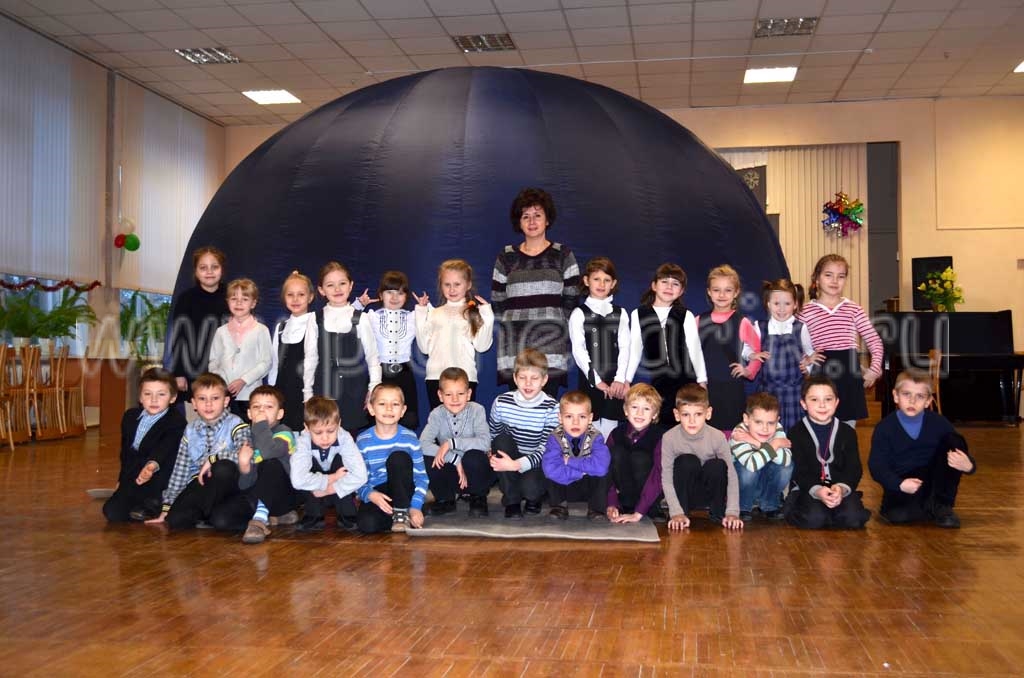

В наполнении этого раздела участвуют наши Заказчики, которые предоставляют нам собственные фотоматериалы о мобильных планетариях, которые они у нас приобрели.

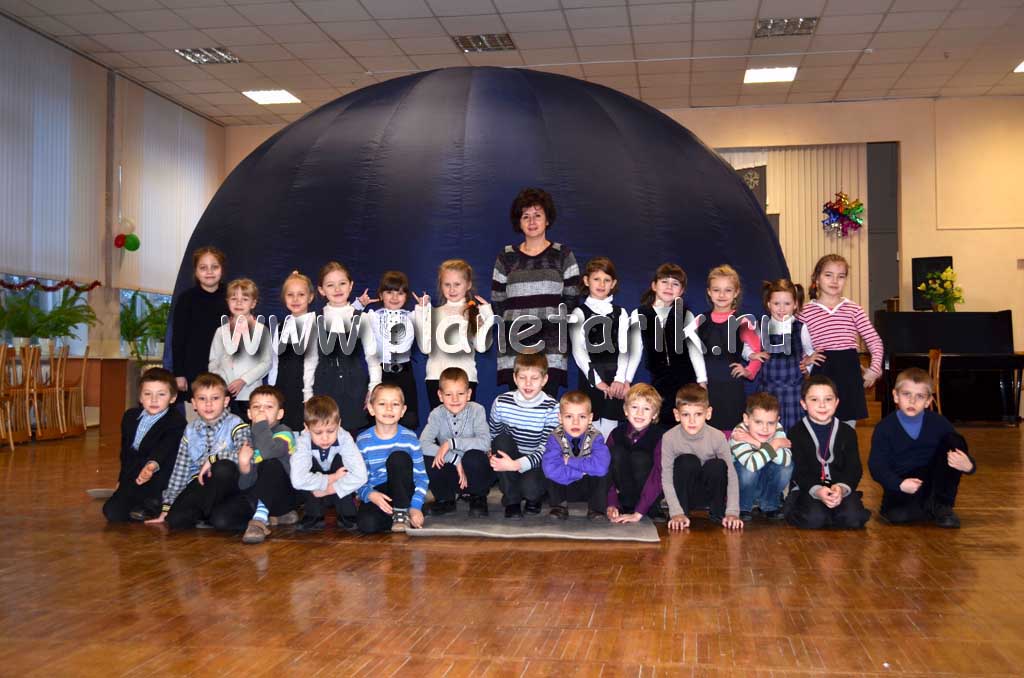

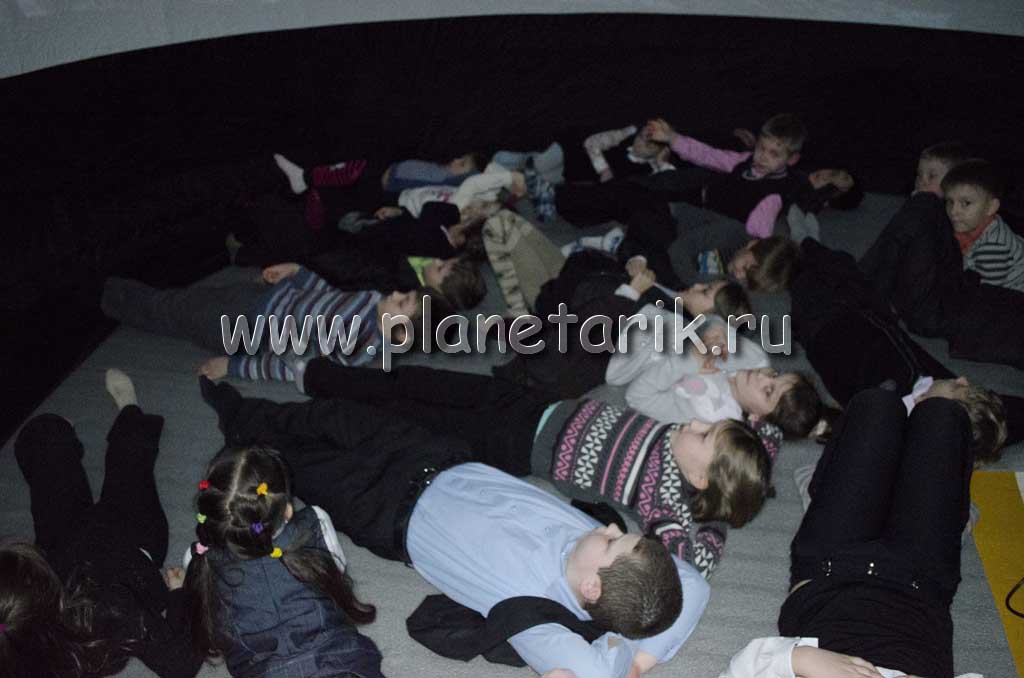

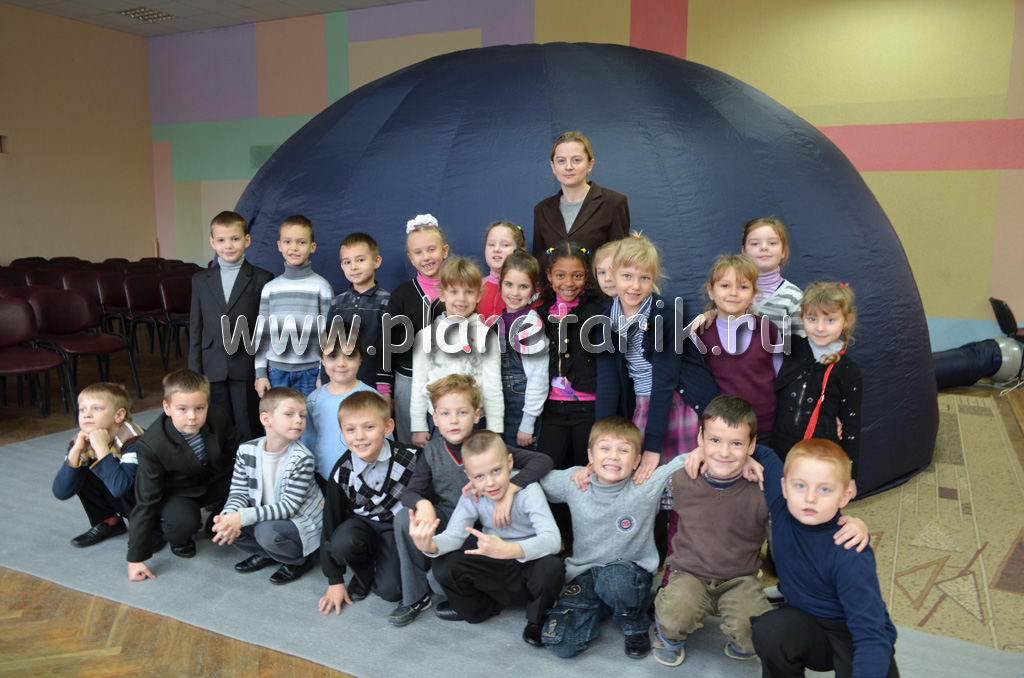

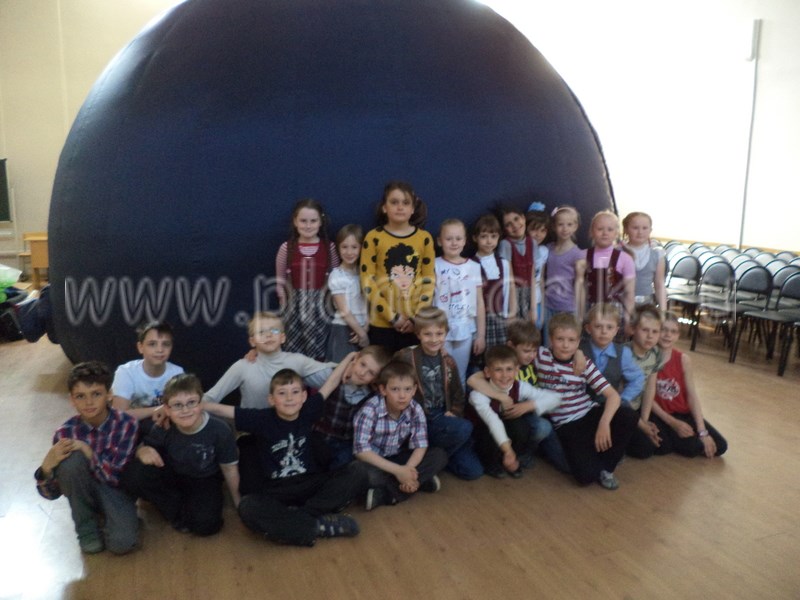

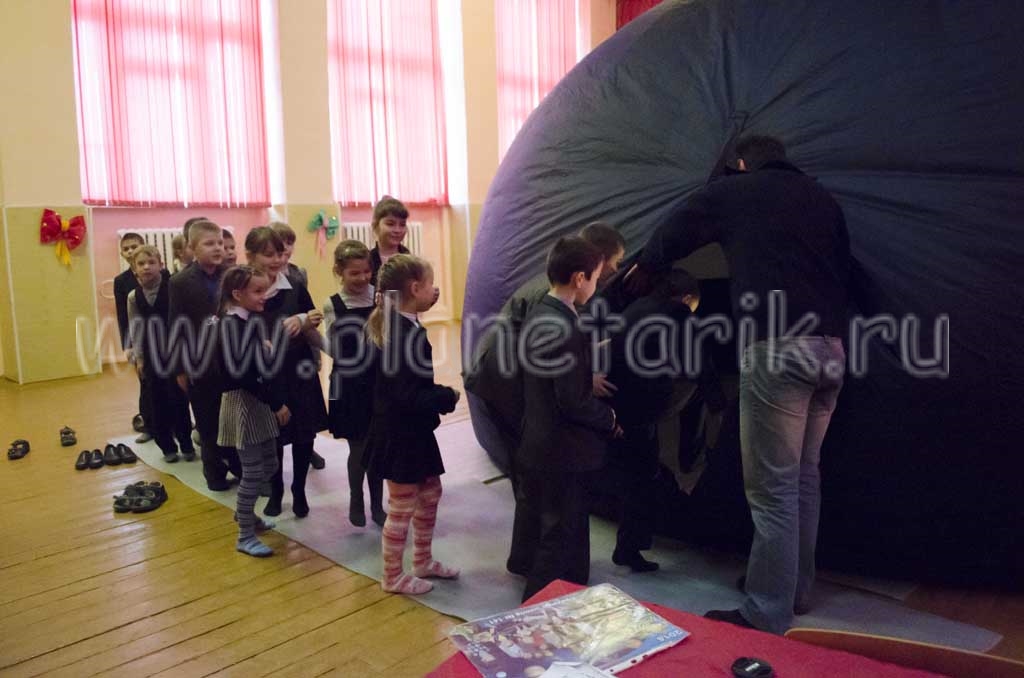

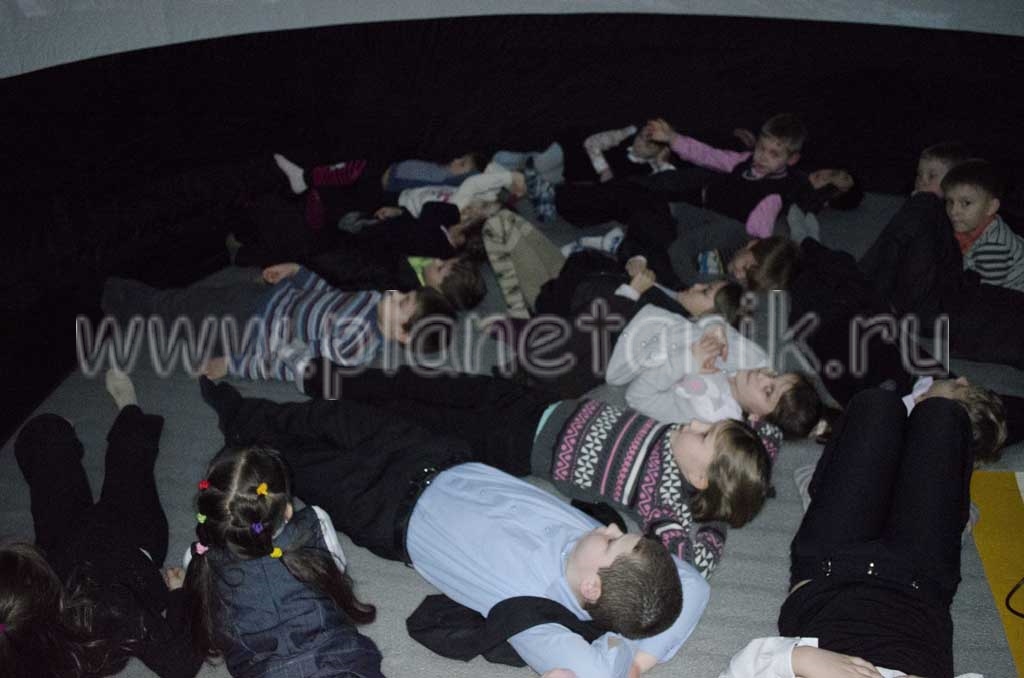

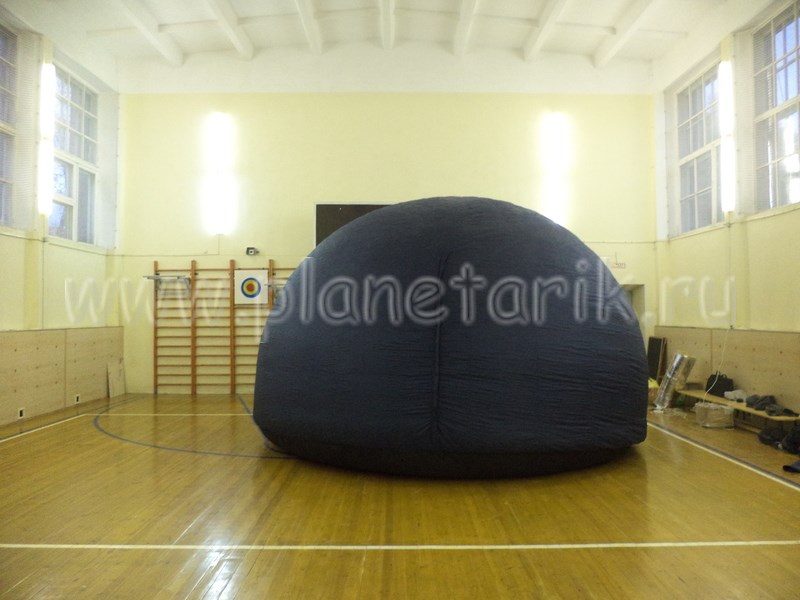

Купола сфотографированы в реальных эксплуатационных условиях (в детских садах, школах, других образовательных и культурных учреждениях).
